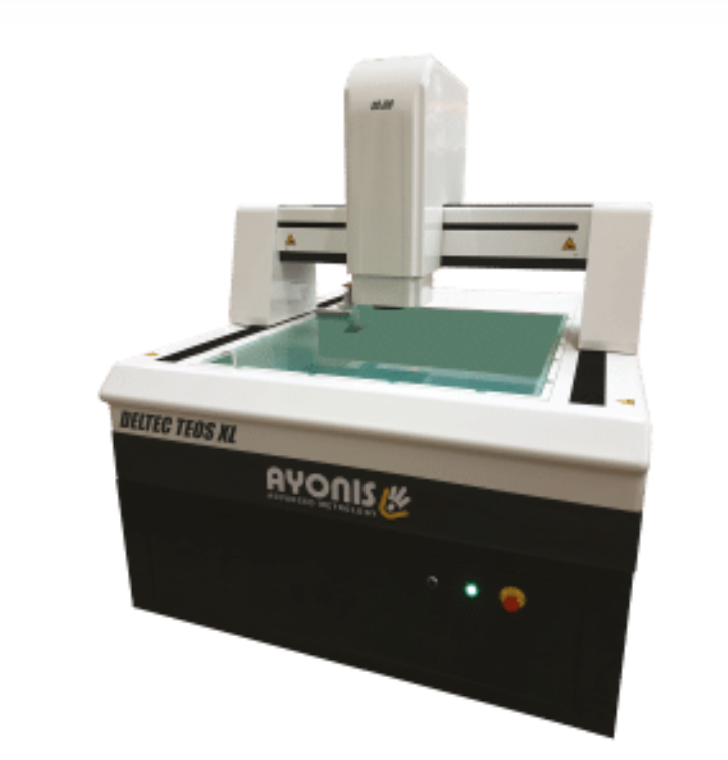

CMM de Gran Capacidad - DELTEC TEOS XL

---

Esta máquina reúne todas las herramientas para su metrología dimensional (paquete software y estructura 3D).



Compatible con todo tipo de piezas (automoción, mecánicas, electrónicas, faramacéuticas, etc.) y materiales (metálicos, plásticos, caucho, vidrio, etc.).



Apto para todos los controles: primera parte, proceso, laboratorio, a la entrada, a la salida, durante la producción...



Capacidad para gestionar múltiples sensores: visión, sonda, confocal.



Control automático de piezas (únicas o múltiples).



FOTOS estructura de granito Sensor confocal Cabeza multisensor cargador de stylus Estación de trabajo de doble pantalla DELTEC TEOS XL Sistema de medida automatizado 3D multisensor.







Características de la Máquina

• Estructura con pórtico móvil
• Base y pórtico en granito macizo
• Guías de rodillos lineales
• Husillos de bolas y motores de corriente continua
• Capacidades de medición (X, Y, Z):
• 600 x 800 x 200
• 800 x 1000 x 200
• 1200 x 1000 x 200
• Capacidad de carga: 20 kg
• Resolución de codificadores: 0,5 micras
• Velocidad X, Y, Z: 200 m/s máx



Incertidumbres de medida (2σ)

• XY E2: (± 4 + 5L/1000) micras (visión, sonda)
• Z E1: (± 4 + 5L/1000) micras (visión)
• Z E1: (± 2,4 + 5L/1000) micras (sonda)



 Visión:



• Cámara digital de alta definición de 1,3 MPX en blanco y negro
• Dispositivos de iluminación programables
• LED blanco episcópico 8 sectores
• LED coaxial
• LED verde colimado diascópico
• Zoom motorizado con 6 posiciones indexadas
• Posicionamiento simplificado gracias al puntero láser
• Ampliaciones x30 a x200 (como indicación en visualización de campo completo en pantalla de 24")







---



      (Agrandar)
