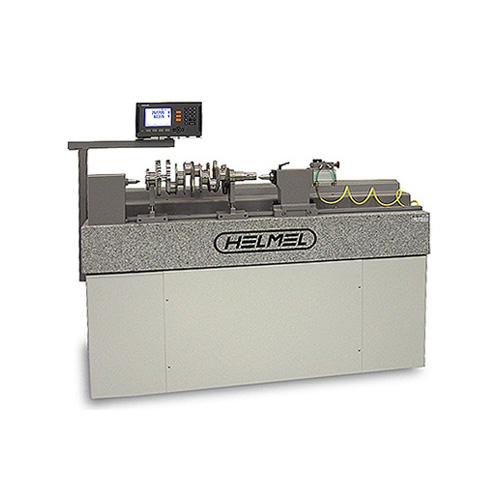

Checkmaster Shaft - Máquina de Eje de Medición por Coordenadas (SMM)

Medición Eficiente de Ejes en Piso de Producción

---

Diseñado para todo tipo de ejes, de las máquinas de medición de coordenadas de Helmel que han demostrado que pueden tomarlo, década tras década. Nuestra SMM están diseñados para comprobar de manera eficiente longitudes, escalones, ranuras, y diámetros, rápidamente utilizando sondas estándar duras.

Se utiliza ampliamente para componentes grandes y pequeños de eje motor, así como de la turbina, la transmisión, la bomba, copiadora y aplicaciones generales de medición del eje. Considere cómo el eje Helmel manual de la máquina de medición puede mejorar su calidad y eficiencia, y reducir su tasa de rechazo. Sus clientes aprobarán definitivamente.

Empresas como Xerox, Kodak, GM, Chrysler, John Deere y Cummins han encontrado ya los beneficios de las mediciones del eje de taller.

.

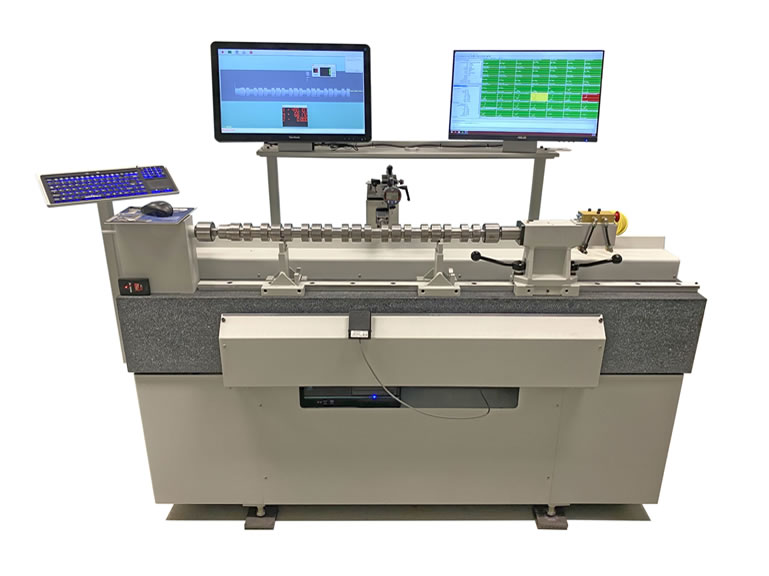

Las máquinas de medición de ejes CheckmasterShaft son equipos manuales, robustos y duraderos, diseñados para el entorno de producción.

Utilizan sondas mecánicas y una pantalla digital de posición para obtener mediciones precisas.

Están disponibles en configuraciones de uno o dos ejes, para piezas de hasta 12” a 60” de longitud y 12” de diámetro.

Permiten medir longitudes, escalones, ranuras, diámetros, descentramientos y ubicaciones de orificios de forma rápida y sencilla.

Estas máquinas SMM son confiables incluso en condiciones exigentes y fáciles de aprender y operar por el personal de planta.



Precisión lineal  : 0,00018" + 0,000006" por pulgada



Número de modelo	Descripción	Eje X	Eje Y
SMM-12	Checkmaster SMM 12"	12" (300 mm)	6" (150 mm)
SMM-20	Checkmaster SMM 20"	20" (500 mm)	6" (150 mm)
SMM-25	Checkmaster SMM de 25"	25" (635 mm)	6" (150 mm)
SMM-30	Checkmaster SMM 30"	30" (762 mm)	6" (150 mm)
SMM-40	Checkmaster SMM 40"	40" (1016 mm)	6" (150 mm)
SMM-50	Checkmaster SMM 50"	50" (1270 mm)	6" (150 mm)
SMM-60	Checkmaster SMM 60"	60" (1524 mm)	6" (150 mm)



NOTA: cabezal opcional y contrapunto manual o neumático disponibles
