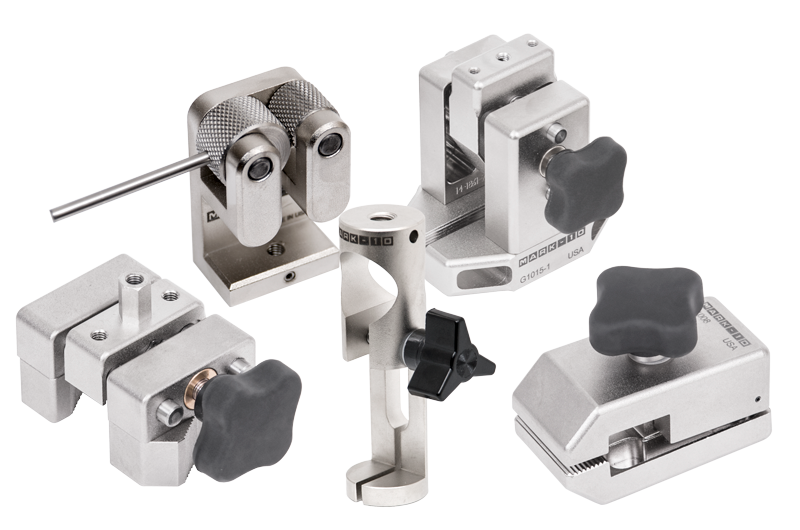

Grips and Fixtures for Tensile, Compression

and Torsion Testing (MARK-10)

---









 Las Mordazas y Accesorios de Mark-10 son parte integral de los sistemas de pruebas, diseñados para una amplia gama de tensión, compresión y aplicaciones de torque.

Estas mordazas y accesorios son capaces de montar a medidores de fuerza Mark-10, medidores de torque, sensores y bancos de prueba.







 Veamos algunos modelos...







1. Garras para tracción (Tensile / Pull)

Incluye varios tipos de mordazas diseñadas para pruebas de tracción en materiales como cables, terminales, cintas, películas, componentes electrónicos, textiles, etc.



Tipos principales: Wedge grips (G1061 series):

• Mordazas de cuña autoajustables, alta capacidad (hasta 2,000 lbF).
• Mini Wedge Grip (G1062): Para fuerzas pequeñas (100 lbF).
• Mini garras para componentes (G1003): Para piezas pequeñas o de difícil acceso.
• Garra Multimordaza (G1056): Para objetos redondos u formas irregulares.
• Clevis grips (G1077, G1090): Para pruebas ergonómicas o de resortes.
• Ribbon wrap grip (G1111): Para textiles, cintas o correas industriales.



2. Garras para películas y empaques (Film, Paper & Packaging)

Incluye herramientas para pruebas de: Peel test (desprendimiento / pelado), Tensión en películas delgadas, Fricción COF, Fuerza adhesiva.



Modelos destacados:

• G1008, G1015 (1,2,3): Garras mecánicas para film y papel.
• G1046: Garra neumática sellada para pruebas de sellado y elongación.
• 90° Peel Fixture (G1109): Para pruebas de adhesivos manteniendo el ángulo estándar.
• Loop tack fixture (G1098): Para adhesivos sensibles a presión.
• Coefficient of friction fixture (G1086): Conforme a ASTM D1894.



3. Garras para cartón, empaques rígidos y troquelado

Incluye accesorios para pruebas de doblado y apertura:

• Score bending fixture (G1071): Para doblar cartón a 90°.
• Opening force fixture (G1072): Para medir fuerza de apertura en empaques tipo “folded carton”.



4. Garras especiales para botellas y tapas

• Cork Pull Fixture (G1105): Para pruebas de extracción de corchos (ISO 9727).
• Flip Cap Pull Grip (G1104): Para medir la fuerza requerida para abrir tapas tipo “flip”.
• Universal Bottle Grip (G1023): Para sujetar botellas en pruebas de torque y carga axial.



5. Mordazas tipo prensa (Vise grips)

Mordazas de apertura paralela para pruebas de tracción y compresión:

• G1013: Vise estándar.
• G1101 / G1100: Versión mediana y grande, con cuerpo de aluminio y mordazas endurecidas.
• G1106 / G1074: Vises auto-centrantes y estándar con montaje universal.



6. Garras para cables, cuerdas y terminales (Wire / Rope / Yarn)

Incluye una gama de garras para asegurar cables, filamentos y terminales:

• Wire terminal grips (G1001 series): Para terminales de cable.

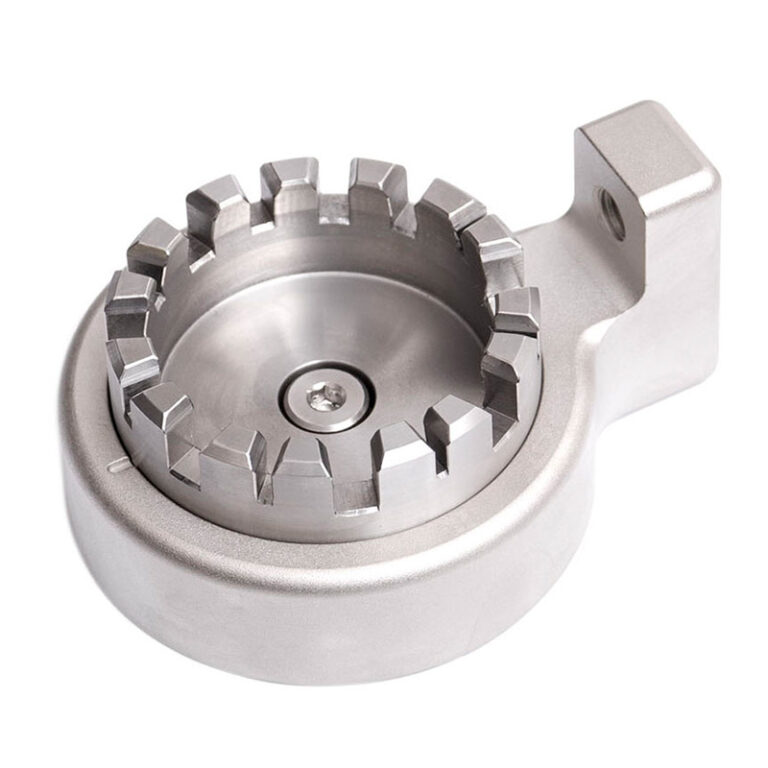

• Turret style grips (G1076, G1093): Con rueda indexada con múltiples ranuras.
• Dual roller grips (G1002, G1085): Con rodillos dentados y cam-lock.
• Filament grip (G1078): Para filamentos muy delgados.
• Wire & rope grips (G1102, G1103, G1092).
• High-capacity eccentric roller grip (G1094) para 2,000 lbF.



7. Accesorios para compresión y punción

Incluye placas y dispositivos para pruebas de:

• Placas de compresión (G1009, G1009-1).
• Placas de alta capacidad (G1087, G1087-1).
• Placa autoalineante (G1123).
• Puncture fixture (G1110): Para películas, conforme a normas.
• Puncture fixture para yeso (G1099).
• Magness Taylor probes (G1122): Para frutas y alimentos.



8. Fixtures de flexión (3-point y 4-point bending)

Modelos G1095, G1096, G1097, con rodillos intercambiables para pruebas en plásticos, metales, cerámicos y más.



9. Sujeciones para torque

Incluye accesorios para probar torque en tapas, cubiertas y elementos redondos:

• Universal V-jaw grip (G1053).
• Universal cap grip (G1058).
• Jacobs chuck grips (G1022 series).



10. Ganchos, puntas y adaptadores básicos

Incluye:

• Hooks (G1028, G1038, G1035, G1042).

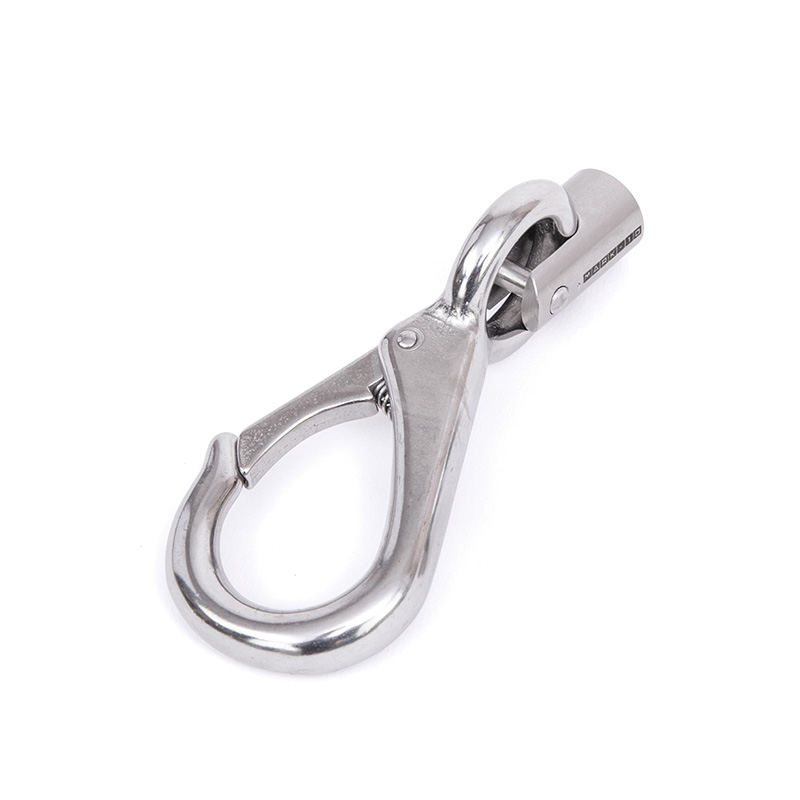

• Snap hook seguro (G1107).
• Puntas planas, cincel y cónicas (G1029, G1036, G1025, G1032).
• V-grooves para compresión.
• Extension rods y swivel adapters.
• Thread adapters & couplings (gran variedad de roscas y capacidades).



11. Compatibilidad

El documento incluye en varias páginas la compatibilidad de cada accesorio con:

• Test stands Mark-10: ESM303, ESM1500, ESM750, ES30, TSF, ES10/20, TSC1000, etc.
• Force gauges Mark-10.
• Load cells con roscas estándar (#10-32, 5/16-18, 1/2-20, M6, M4, etc.).





---

   (Agrandar)



Si requiere cualquier modelo adicional o un accesorio específico, por favor háganoslo saber.
